Ako ste ikada proveli sate u rješavanju problema s neispravnim proizvodom povezanim s nagibom - kao što je medicinska proteza koja pokreće lažni alarm, zaštita od prevrtanja podnog grijača prostora koja nije uspjela nakon neke upotrebe ili pametni kućni uređaj koji se ponaša neuredno - vrlo je vjerojatno da su kontakti u mehaničkom prekidaču nagiba s kugličnim ležajem ili korodirani oksidirani. Kao dobavljač prekidača za nagib, često se susrećemo s ovom vrstom problema nakon prodaje: prototipovi se savršeno dobro testiraju, ali nakon masovne proizvodnje i otpreme, prašina, toplina i vlaga postupno uzrokuju korodiranje metalnih kontakata, što dovodi do kvara zaštitne funkcije.
Prvi instinkt mnogih inženjera je da jednostavno zamene prekidače jeftinim mehaničkim prekidačima sa kugličnim ležajevima, ali problem će se stalno ponavljati. U današnjem postu na blogu pomoći ćemo vam da razumete fotoelektrične prekidače za nagib. Njihova najveća prednost je što nemaju metalne kontakte, eliminišući koroziju i habanje na izvoru. Preskočićemo tehnički žargon i podijeliti praktične uvide stečene iz projekata iz stvarnog svijeta kako bismo vam pomogli da brzo utvrdite da li je ovaj proizvod pravi za vaš projekt.
Kako radi optoelektronski prekidač nagiba
Tradicionalni nagibni prekidači sa kugličnim tipom oslanjaju se na metalnu kuglicu koja ostvaruje direktan kontakt s metalnim kontaktima kako bi uspostavila strujni krug, što može dovesti do oksidacije i korozije kontakata zbog vlage i prašine. Nasuprot tome, fotoelektrični nagibni prekidači rade na principu detekcije infracrvenog snopa i sadrže infracrveni emiter, prijemnik i pokretnu kuglicu. Kada je uređaj postavljen horizontalno, lopta blokira infracrveni snop, a izlaz šalje signal "isključen"; kada se nagne u bilo kom smjeru kako bi se postigao unaprijed postavljeni ugao okidača, lopta se pomjera, dozvoljavajući infracrvenom snopu da prođe, a izlaz šalje "pokrenuti" signal.
Važna napomena:Ovaj uređaj ima struju mirovanja i pogodan je samo za uređaje sa eksternim napajanjem; nije pogodan za proizvode na baterije.

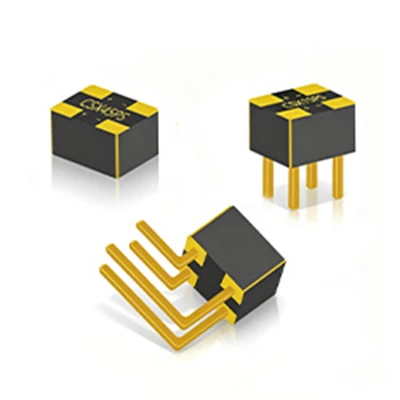

Ova serija nudi različite uglove okidanja koje možete izabrati: CSX15PS (15°), CSX30PS (30°), CSX45PS (45°) i CSX60PS (60°).Ugao okidača se odnosi na prag nagiba pri kojem se prekidač aktivira i on je ključni faktor pri odabiru odgovarajućeg modela.
Ključni detalji proizvoda (osnovne prodajne tačke za privlačenje čitatelja)
1. Bez metalnih fizičkih kontakata:otporan na koroziju i bez habanja: Budući da se električna provodljivost ne oslanja na metalne kontakte, ovo u potpunosti eliminira uobičajene probleme oksidacije, rđe i kvara ablacije koji se mogu naći u mehaničkim prekidačima. Sa vijekom trajanja do 50.000 sati, pogodan je za opremu kojoj je potrebno dugotrajno, kontinuirano napajanje.
2. 360° svesmjerna detekcija nagiba:Otkriva naginjanje u bilo kojem smjeru, zadovoljavajući potrebu za sveobuhvatnom zaštitom od naginjanja u opremi.
3. Fleksibilna instalacija i sposobnost masovne proizvodnje:Poseduje standardizovanu veličinu pakovanja od 4,2 × 3,2 × 3 mm i podržava i SMT površinsku montažu i DIP montažu kroz rupu. Može se instalirati i na horizontalne i na vertikalne ploče, što ga čini pogodnim i za razvoj prototipa i za automatiziranu proizvodnju velikog obima.
4. Stabilan rad u širokom temperaturnom rasponu:Opseg radne temperature od 40℃ do +85℃, sposoban da izdrži temperaturne fluktuacije uzrokovane unutrašnjim strujama toplog vazduha u kućnim aparatima, medicinskoj opremi i opštim industrijskim okruženjima.
5. Jednostavno napajanje:Podržava 3.3V / 5VDC, omogućavajući direktnu integraciju sa glavnim MCU kontrolnim pločama.
Opće električne specifikacije
●Radni napon: 3.3V / 5VDC
●Radna struja: 10mA
●Vek trajanja: 50.000 sati
●Radna temperatura: -40°C do +85°C
Primjeri projekata iz stvarnog svijeta koji će vam pomoći da brzo procijenite koliko su usklađeni s vašim potrebama
Studija slučaja 1 | Zaštita od nagiba za stalke za medicinsku negu-Odabir modela: CSX15PS (okidač 15°)
Zahtjevi projekta:Mora aktivirati brzi alarm i prekinuti napajanje pri najmanjem nagibu opreme; oprema ostaje napajana tokom cijele godine, tako da se kontaktna korozija i kvar moraju spriječiti; napaja se eksternim napajanjem. Zašto ga odabrati: Brzo okidanje pod niskim uglom od 15° osigurava osjetljiv i siguran odgovor; beskontaktni dizajn optokaplera eliminiše zabrinutost zbog kontaktne korozije usled dugotrajne upotrebe; i SMT i DIP opcije montaže prilagođavaju različite dizajne PCB-a.
Slučaj 2 | Zaštita od naginjanja za podne grijače prostora-model CSX30PS (okidač 30°)
Zahtjevi projekta:Zaštita od prekida napajanja kada se uređaj nagne za 30°; uređaj sadrži toplinu i prašinu; radne vibracije ne smiju uzrokovati lažne okidače; napaja se vanjskim izvorom AC napajanja. Zašto ga odabrati: 30° je standardni prag za zaštitu od prevrtanja u malim uređajima; zapečaćeno kućište izoluje unutrašnju toplotu i prašinu; Beskontaktni dizajn eliminiše probleme starenja i kvarova koji su povezani sa tradicionalnim mehanizmima kugličnih prekidača.
Kontrolna lista za samoprocjenu: pomaže vam da brzo utvrdite da li je ovaj proizvod vrijedan kupovine
Nakon što pročitate pitanja u nastavku, moći ćete utvrditi da li je ovaj projekt pravi za vas:
✅Ovaj proizvod je pogodan za kupovinu ako vaš projekat ispunjava sljedeće uslove:
1. Uređaj se napaja eksternim izvorom napajanja i može podnijeti struju mirovanja od 10 mA;
2. Proizvod zahtijeva dugotrajno, kontinuirano napajanje i ne može tolerirati naknadne kvarove uzrokovane kontaktnom korozijom ili lošim kontaktom;
3. Potrebna je svesmjerna detekcija nagiba od 360°;
4. Okruženje za primjenu sadrži prašinu i vrući zrak, što može uzrokovati kvar mehaničkih kugličnih prekidača;
5. Potrebni su i prototipovi i otklanjanje grešaka, uz istovremeno prilagođavanje velike količine SMT proizvodnje.
❌Ne preporučujemo ovaj proizvod ako vaš projekat ispunjava bilo koji od sljedećih uslova:
1. Uređaji na baterije sa strogim zahtjevima za potrošnju energije u mirovanju;
2. Potrošački proizvodi dizajnirani za izuzetno niske troškove, jednostavnu upotrebu u zatvorenom prostoru i kratak vijek trajanja (dovoljan je standardni mehanički kuglični prekidač);
3. Uređaji sa naponom napajanja drugačijim od 3,3V ili 5V, kod kojih konverzija napona nije moguća.1.
Savjeti za izbjegavanje zamki pri odabiru modela
Nemojte zanemariti statičku struju, jer može brzo isprazniti napunjenost baterije;
2. Odaberite ispravan ugao okidača na osnovu vaše logike sigurnosne zaštite; ne birajte model od 60° za aplikacije koje zahtijevaju mali ugao okidača;
3. Nikada nemojte dovoditi napajanje preko 3,3V ili 5V, jer će to odmah izgorjeti uređaj.
Ako ste analizirali zahtjeve vašeg projekta, ali još uvijek niste sigurni oko optimalnog ugla ili rješenja, nema potrebe da pribjegavate pokušajima i greškama. Bilo da ste inženjer za istraživanje i razvoj u sektoru kućnih aparata, medicinske ili industrijske opreme ili veliki OEM kupac, slobodno nas kontaktirajte. Možemo obezbijediti testiranje uzoraka, dostaviti izvještaje o testiranju performansi i pomoći vam da odredite odgovarajući ugao okidača.
Na kraju krajeva, osnovna vrijednost fotoelektričnog prekidača za nagib leži u njegovom beskontaktnom dizajnu, koji rješava bolne točke korozije i habanja povezanih s mehaničkim prekidačima. Ako se borite s kvarom kontakta u kugličnim prekidačima, ovaj proizvod vrijedi procijeniti. Ako trebate detaljno pregledati specifikacije proizvoda, dolje se nalazi link do tablice; ako vam je potrebna tehnička podrška jedan na jedan za odabir proizvoda, slobodno kontaktirajte naš tim.
